SMT 行业必看!从 0 到 1 学会贴片机吸嘴选型
来源: | 作者:国产贴片机 | 发布时间 :2025-06-20 | 80 次浏览: | 分享到:
SMT 工厂生产流程中贴片机吸嘴对生产效率和产品质量至关重要,其选择方法如下:依据吸嘴材质选型,钨钢吸嘴结实耐用但易发白,陶瓷吸嘴永不发白、绝缘性好但易碎,钻石钢吸嘴兼具前两者优点但价格贵,胶头吸嘴适合表面不平整或有粘性元件但寿命短;依据吸嘴大小选型,标准元件吸嘴规格基本固定,特殊元件需订做,遵循“元件宽度×0.8”孔径设计原则及吸嘴外径与元件本体 1.2 - 1.5 倍比例关系;按照吸嘴形状选型,常见元件有现成吸嘴,异形或大料需定制,依据元件形状选平整吸着点;其他选型要点包括适配元件特性、匹配设备参数、多维评估建模。

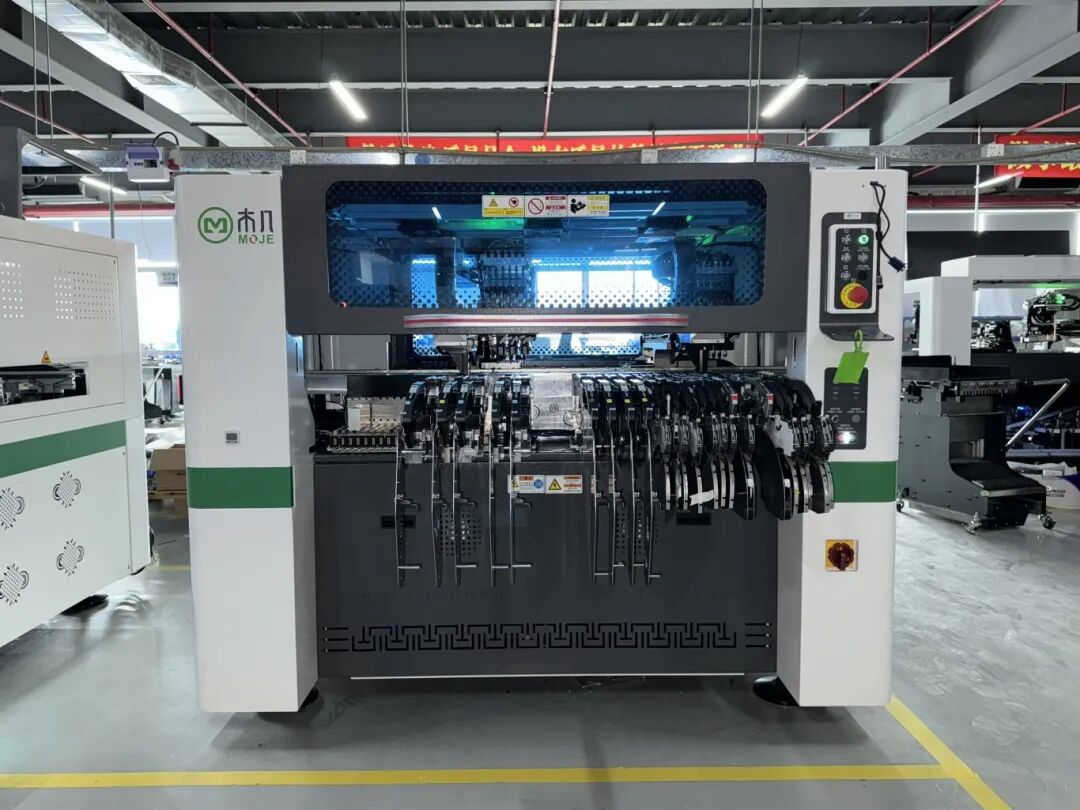

在 SMT(表面贴装技术)工厂的生产流程中,贴片机吸嘴虽小,却对生产效率和产品质量起着关键作用。SMT 工厂该如何选择贴片机吸嘴呢?



依据吸嘴材质选型


































01

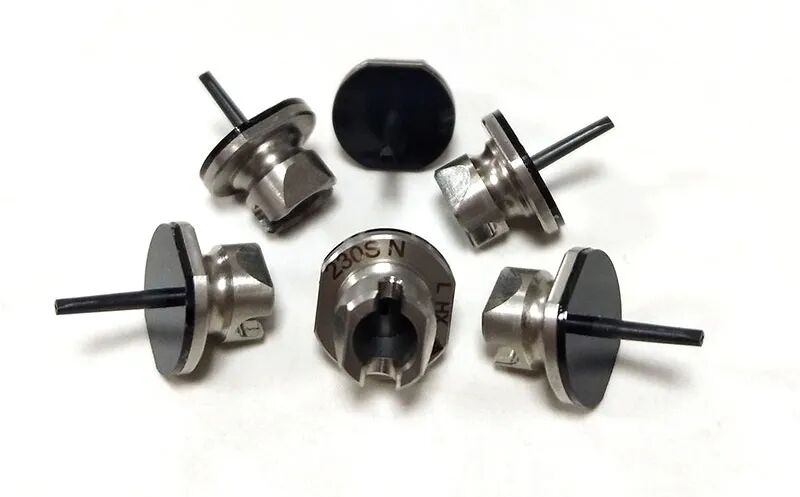

钨钢吸嘴


钨钢吸嘴以结实耐用著称,能承受较高频率的使用。但在使用过程中易发白,不过这一问题可以通过用油性笔涂抹继续使用。

02
陶瓷吸嘴


陶瓷吸嘴最大的优势是永不发白,且具有良好的绝缘性,但其质地易碎。陶瓷吸嘴常用于对元件精度要求高,且需避免静电影响的贴装工作,如 0201/01005 等微型元件的贴装。

03
钻石钢吸嘴


钻石钢吸嘴兼具结实好用、永不发白的优点,但价格昂贵,性价比相对较低。

04
胶头吸嘴


当所贴装的电子元件表面不平整或有粘性时,胶头吸嘴能提供较好的吸附力。但寿命较短,需要定期更换。




依据吸嘴大小选型
































01
标准元件


对于标准规格的电子元件,吸嘴规格基本是固定的。例如,在松下 SMT 贴片机中,0402料对应203ZSN 吸嘴,0603料对应225CSN 吸嘴。

02
特殊元件


尺寸特殊、形状怪异的元件,需订做吸嘴。吸嘴内径与元件尺寸需精确对应,通常遵循 “元件宽度 ×0.8”的孔径设计原则,0402元件(1.0×0.5mm)适配0.4mm内径吸嘴。同时,吸嘴外径与元件本体应保持1.2-1.5倍比例关系,以确保真空吸附时元件的稳定性。

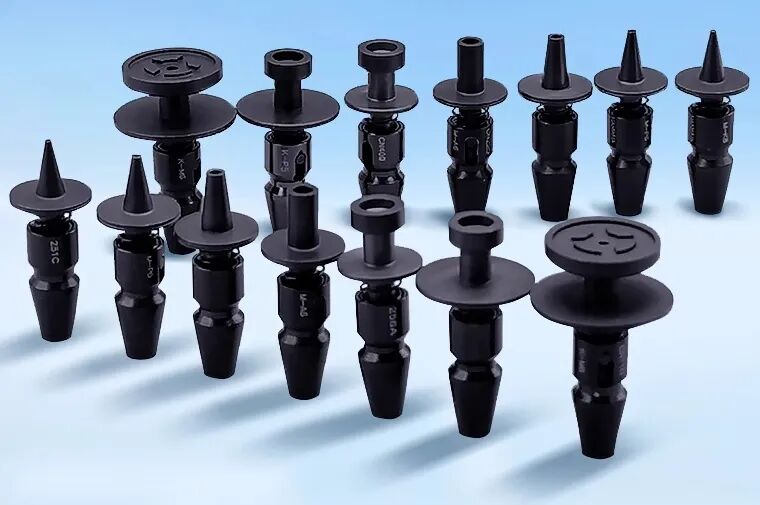

按照吸嘴形状选型





































吸嘴形状主要有方孔、圆孔、V 槽等。对于常见的电子元件,市场上一般有现成的对应吸嘴可供购买。而对于异形元件或大料,则需定制吸嘴。定制吸嘴时,要依据元件形状选取平整的吸着点。比如,有些元件有凹槽,可将吸嘴做成伸长状,伸进料的凹槽平面吸取;对于边缘不规则的元件,可做成回字型吸嘴;若元件两端用平面,中间不平,则需在吸嘴上搭桥;对于有粘性、不好放料的元件,可在吸嘴壁开槽,或是做成胶头吸嘴




其他选型要点





































01

元件特性适配

微小元件(如0402)需超精密低静电吸嘴;非标准器件需要根据物料特性,另行定制吸嘴。


02

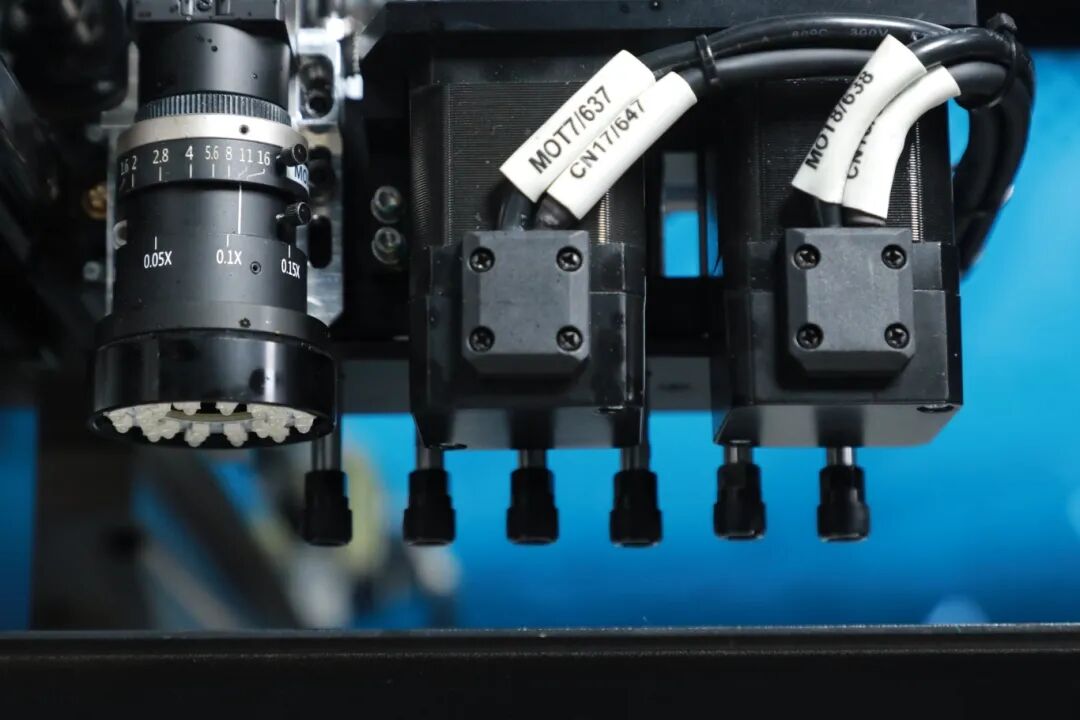

设备参数匹配

高速机选氧化锆陶瓷吸嘴;精密器件用抗静电吸嘴;潮湿环境选疏水涂层吸嘴,同时结合 Z 轴行程确定吸嘴长度。


03

多维评估建模

产线速度、元件类型、环境等建立模型。如汽车电子用耐高温陶瓷吸嘴,智能穿戴用钛合金吸嘴,混合产线靠参数数据库实现吸嘴自动适配。
